Isolatori sismici HDRB
Progetto, ottimizzazione e verifica di isolatori sismici HDRB circolariSoftware per la progettazione e la verifica di isolatori sismici HDRB (High Damping Rubber Bearings) di forma circolare secondo EN 15129, EN 1337-3 e NTC 2018. L'ottimizzatore integrato cerca in automatico la geometria dell'isolatore di diametro minore che soddisfa tutte le verifiche, garantendo allo stesso tempo la rigidezza e lo smorzamento richiesti dal progettista. Le verifiche sono sintetizzate con grafici a barre e riportate in una relazione di calcolo dettagliata con formule, risultati e confronto con i limiti normativi. Il disegno tecnico dell'isolatore si aggiorna in tempo reale al variare dei parametri, mentre il diagramma isteretico F-Δ mostra il ciclo forza-spostamento e l'energia dissipata per ciclo.
- Verifiche affiancate secondo EN 15129, EN 1337-3 e NTC 2018, per isolatori circolari

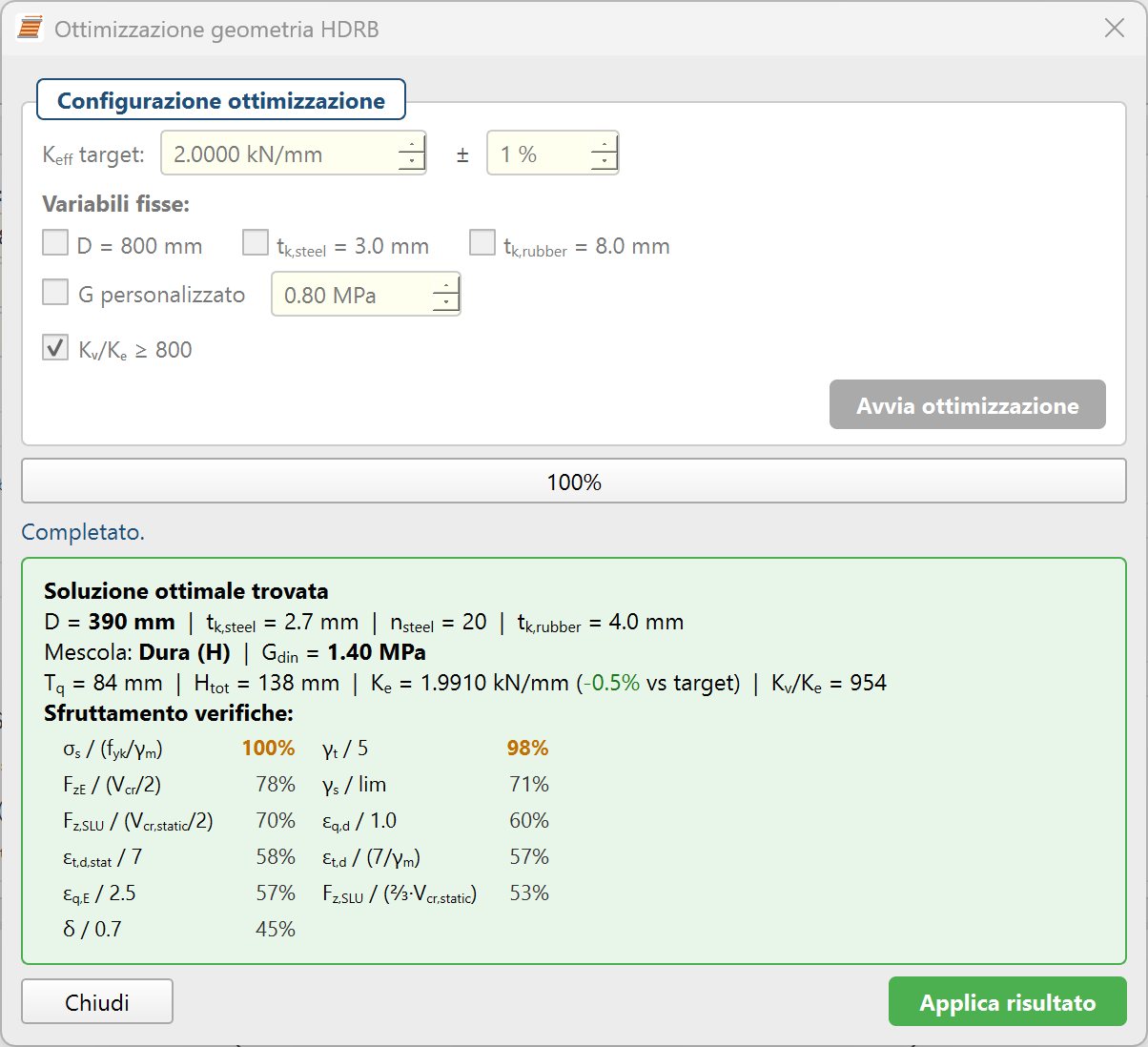

- Ottimizzazione automatica della geometria (diametro, spessori, mescola) a rigidezza equivalente target

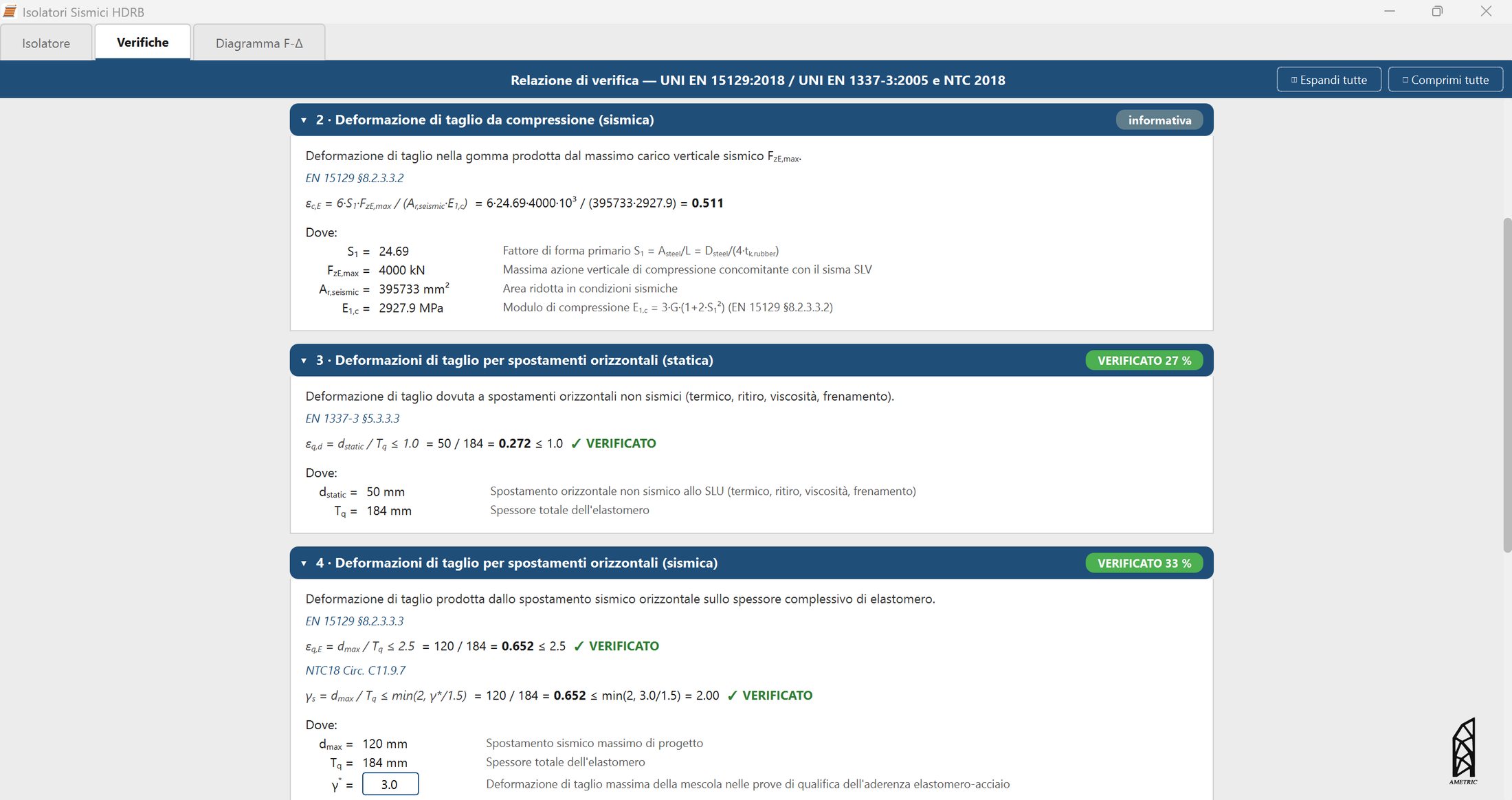

- Relazione di calcolo completa: formula, valori e confronto col limite per ogni verifica

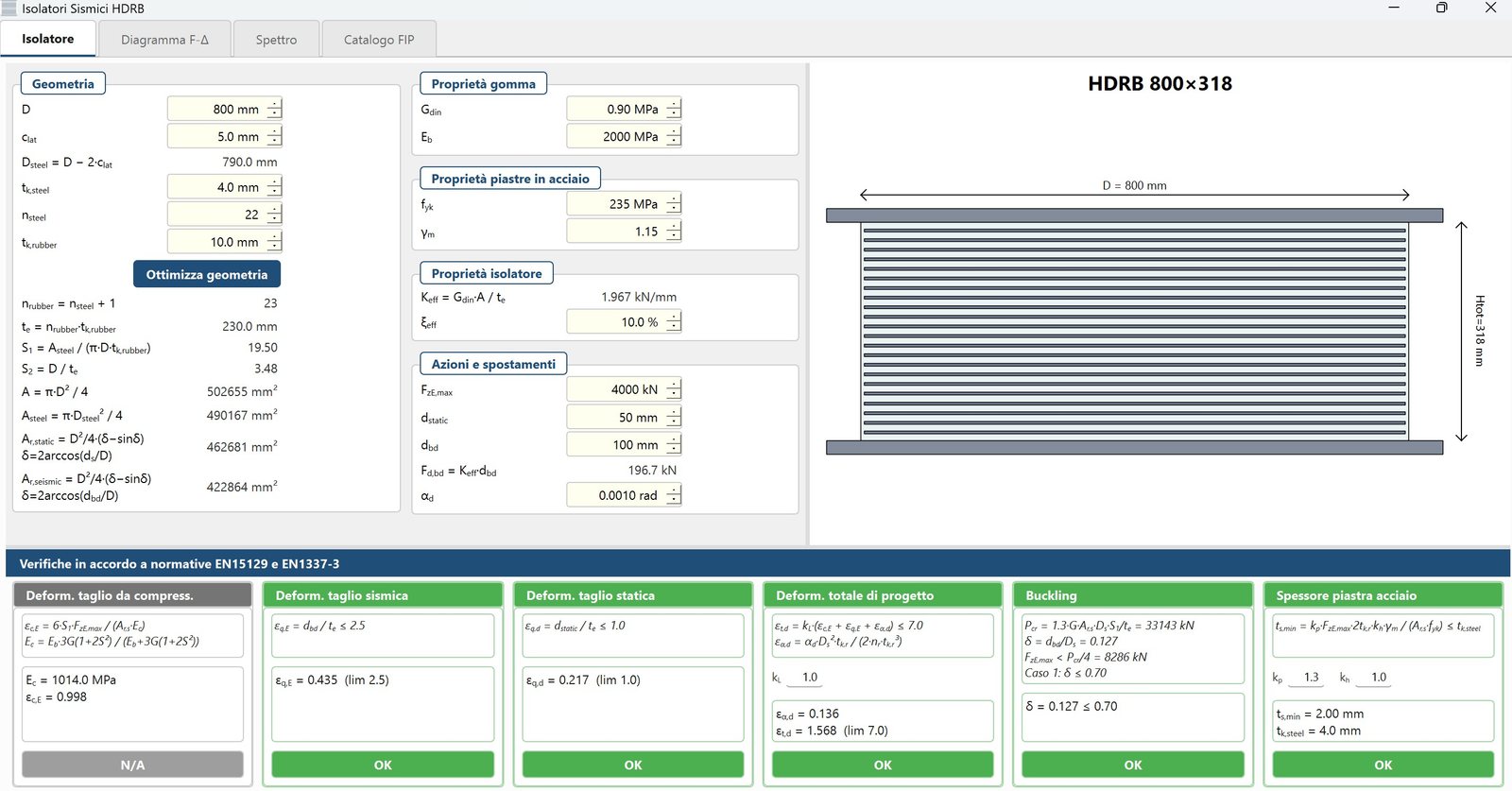

- Disegno tecnico della sezione, aggiornato in tempo reale al variare dei parametri

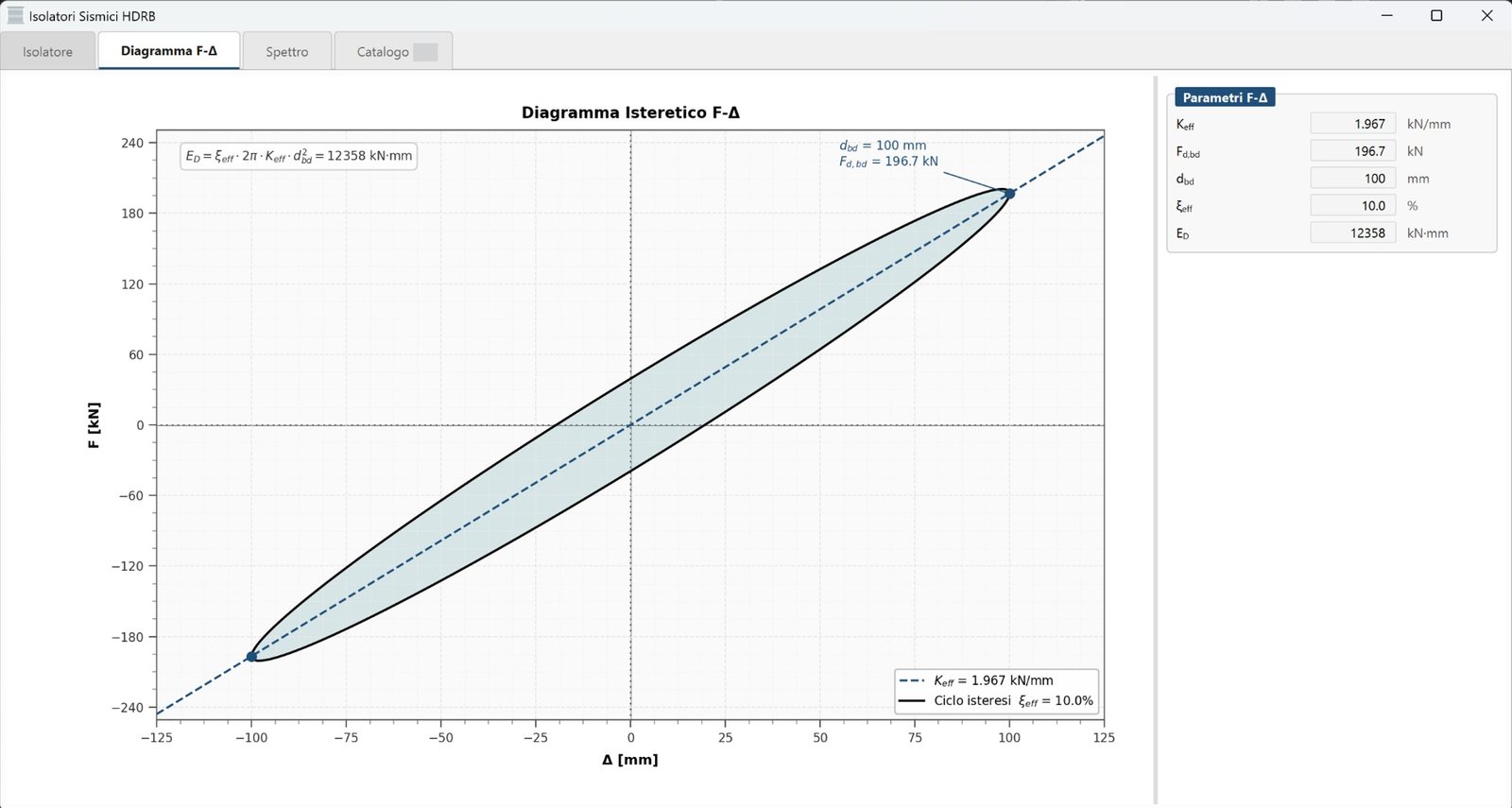

- Diagramma isteretico F-Δ con energia dissipata per ciclo
- Tre formulazioni del modulo di compressibilità Ec a confronto (EN 15129, EN 1337-3, NTC)
- Barre di sfruttamento in tempo reale sulle verifiche dimensionanti
La rigidezza orizzontale equivalente dell'isolatore si calcola come Ke = Gdin·A / te, dove Gdin è il modulo di taglio dinamico della mescola, A l'area dell'isolatore e te lo spessore totale di gomma vulcanizzata: una mescola più morbida o uno spessore di gomma maggiore abbassano Ke, allungano il periodo isolato e riducono le forze sismiche trasmesse alla struttura.
