Spettri sismici NTC 2018
Spettri di risposta elastici e di progettoDefinisce l'azione sismica di un sito secondo le NTC 2018, dalla pericolosità di base allo spettro di progetto. Individuato il punto su mappa, l'app interpola i parametri ag, F0 e Tc* dai quattro nodi del reticolo di riferimento e costruisce gli spettri per tutti gli stati limite; ogni grafico ha un punto trascinabile che legge il periodo T e restituisce accelerazione e spostamento corrispondenti.
Funzionalità

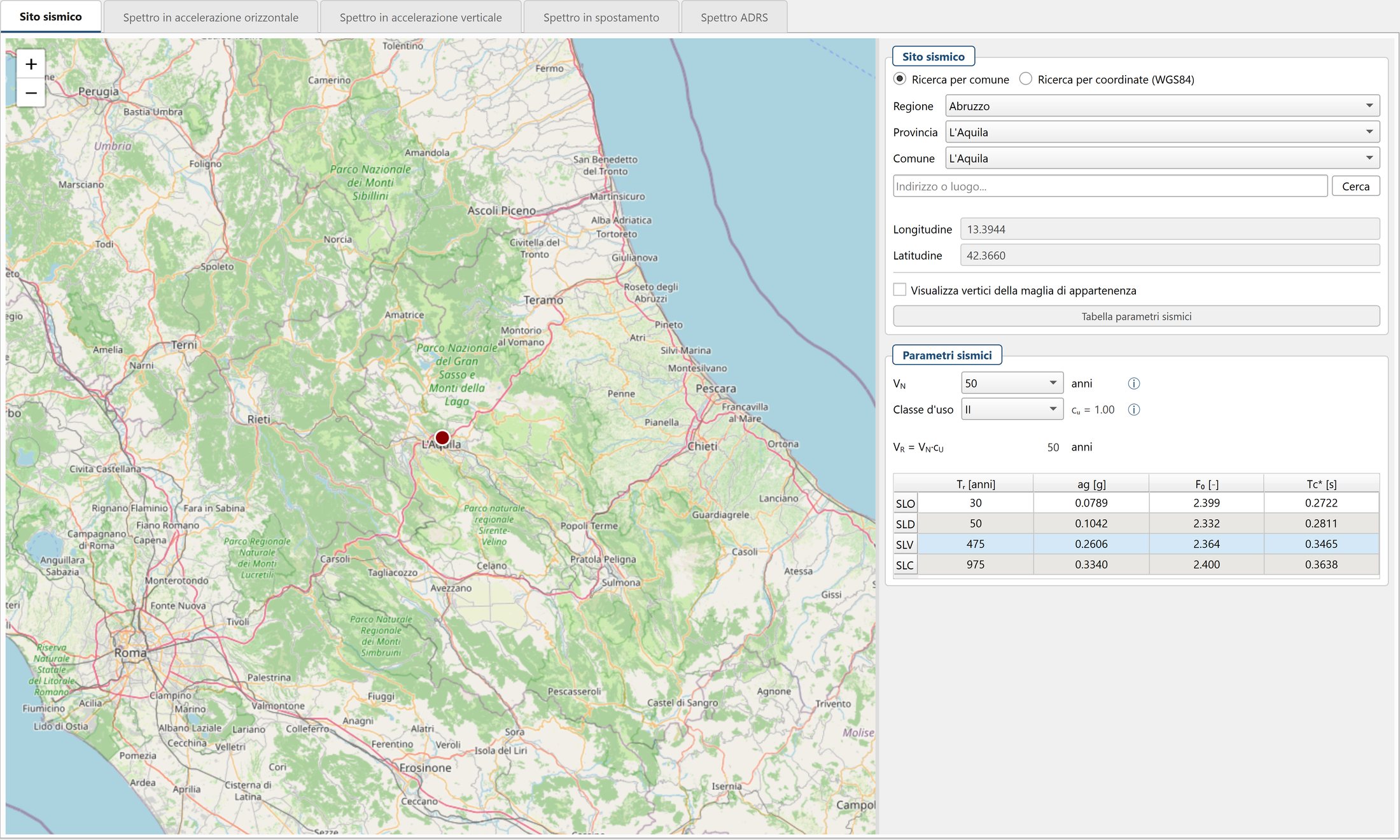

- Selezione del sito per comune, indirizzo o coordinate WGS84, con mappa interattiva e visualizzazione dei nodi del reticolo
- Parametri ag, F0, Tc* interpolati dal reticolo di riferimento per i quattro stati limite (SLO, SLD, SLV, SLC)
- Vita nominale VN e classe d'uso: periodo di riferimento VR e periodi di ritorno TR calcolati automaticamente
- Risposta sismica locale: categorie di sottosuolo A–E con Ss e Cc, categorie topografiche T1–T4 con St

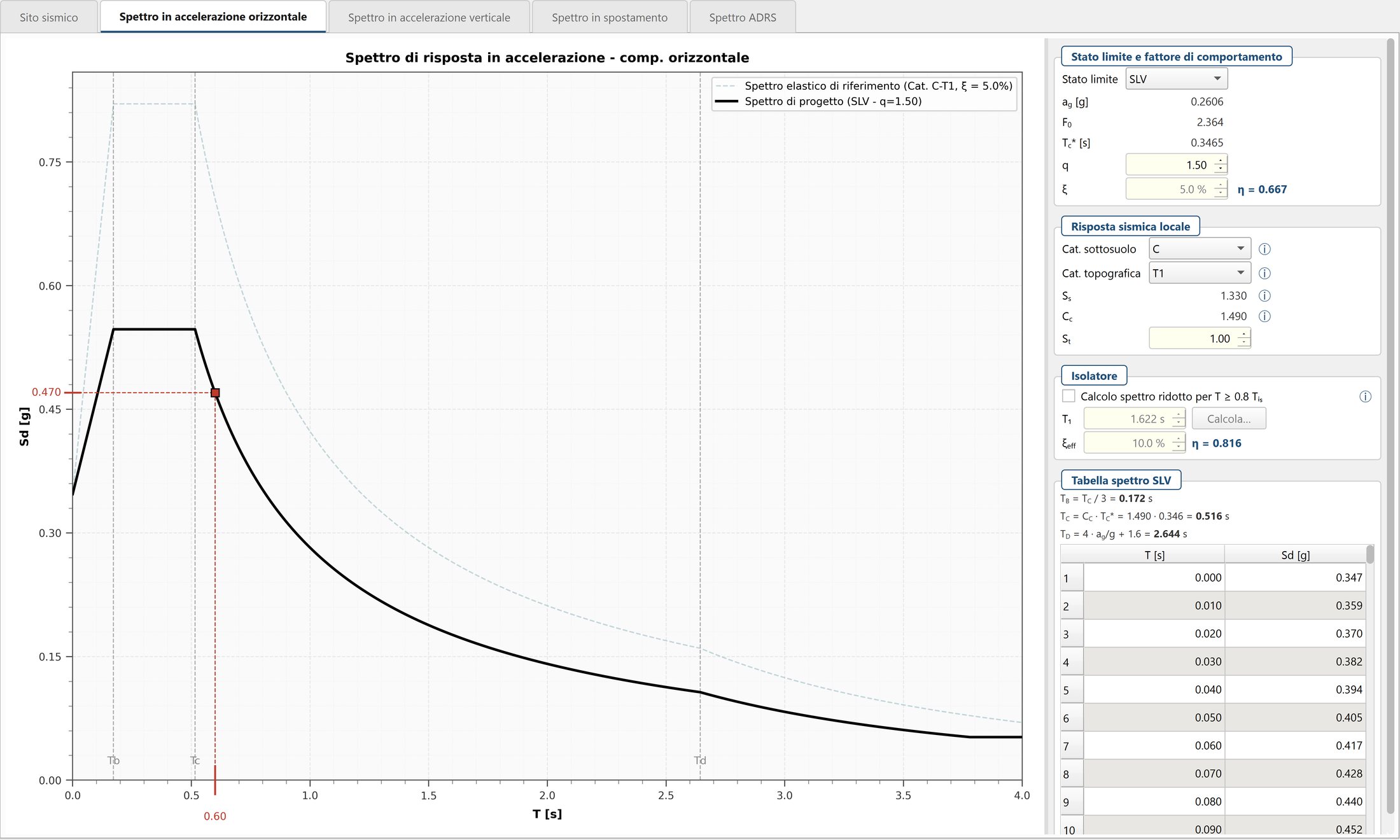

- Spettro di progetto con fattore di comportamento q e spettro elastico di riferimento sovrapposti sullo stesso grafico
- Componente orizzontale e componente verticale dell'azione sismica

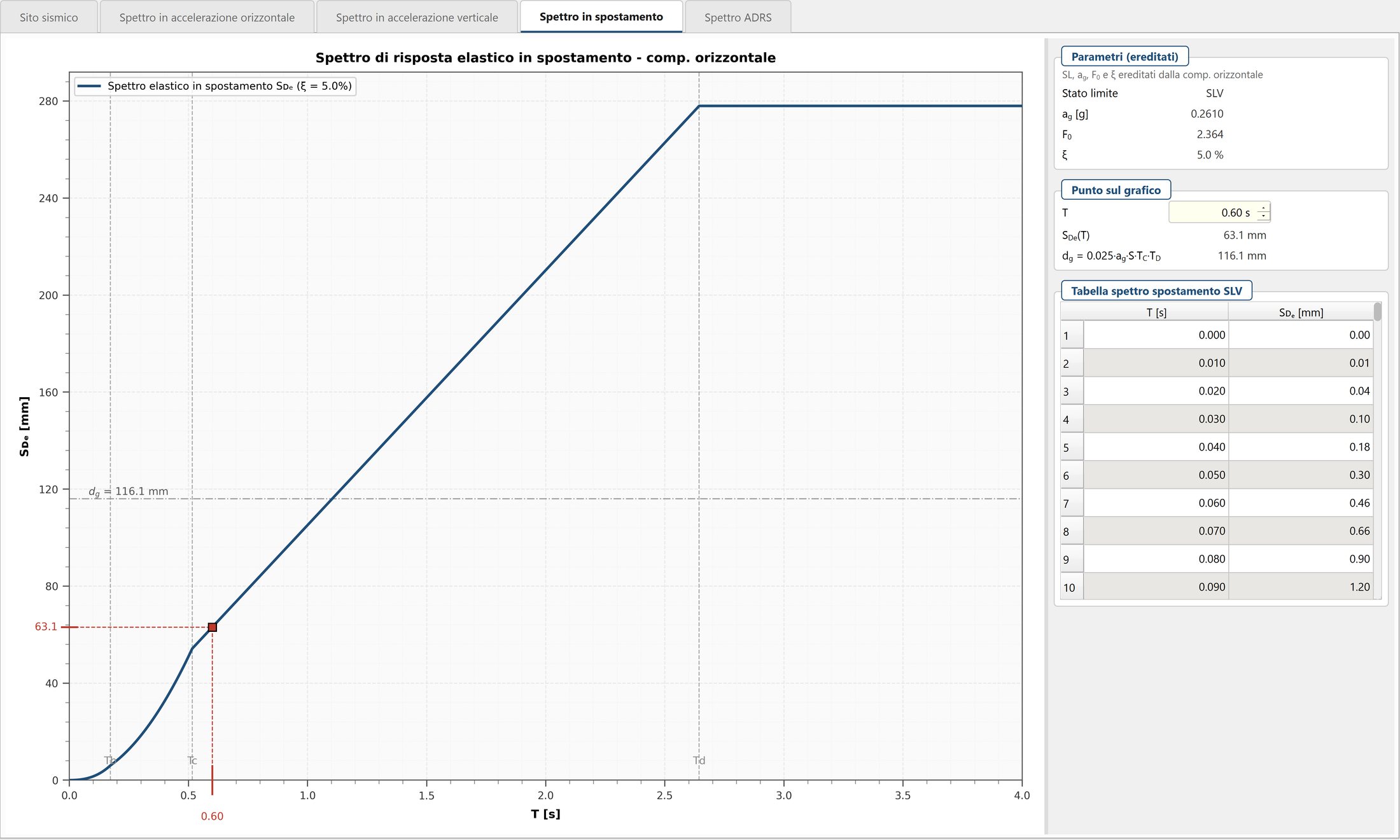

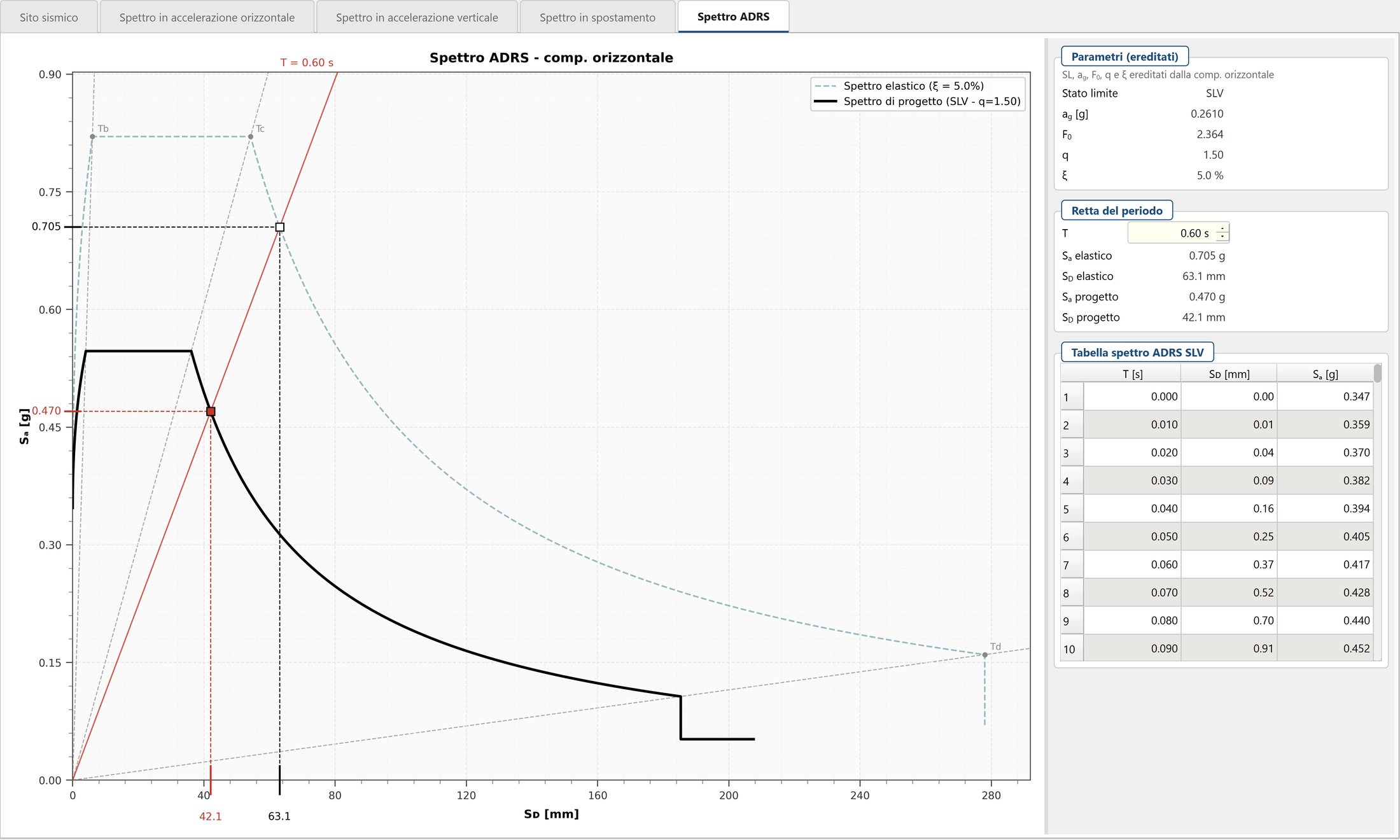

- Spettro elastico in spostamento con spostamento massimo del terreno dg, e rappresentazione ADRS con la retta del periodo
- Spettro ridotto per strutture isolate (T ≥ 0,8·Tis) con smorzamento ξeff e coefficiente η
- Punto trascinabile sui grafici, sincronizzato tra spettro in accelerazione, in spostamento e ADRS
- Tabelle numeriche T–Sd per ogni stato limite, copiabili negli appunti per il foglio di calcolo
