Sezioni generiche in c.a.
Domini di resistenza e verifiche di esercizio di sezioni in c.a. di forma qualsiasiVerifica sezioni in c.a. secondo NTC 2018 e Circolare 2019 di tipo rettangolare, circolare, a T o sezioni cave di forma generica, anche importate da un disegno DXF. L'app costruisce i domini di resistenza N-M allo SLU e allo SLV in campo sostanzialmente elastico, il dominio 3D N-Mx-My in flessione deviata e il diagramma momento-curvatura fino alla rottura, e verifica la sezione in esercizio: tensioni in combinazione rara e apertura delle fessure in combinazione frequente e quasi permanente, anche in flessione deviata. Migliaia di combinazioni di calcolo possono essere copiate da Excel e verificate simultaneamente.
Funzionalità

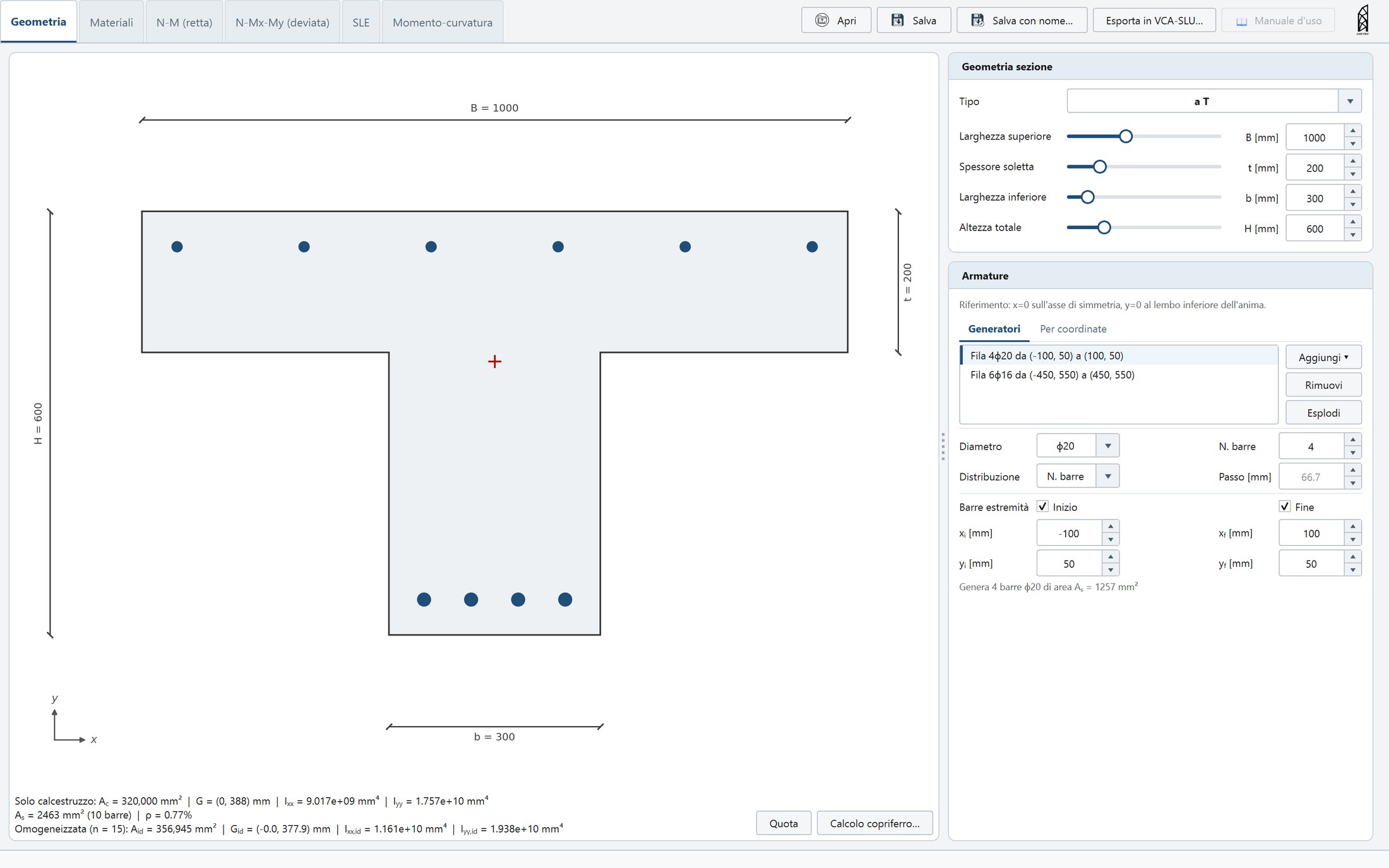

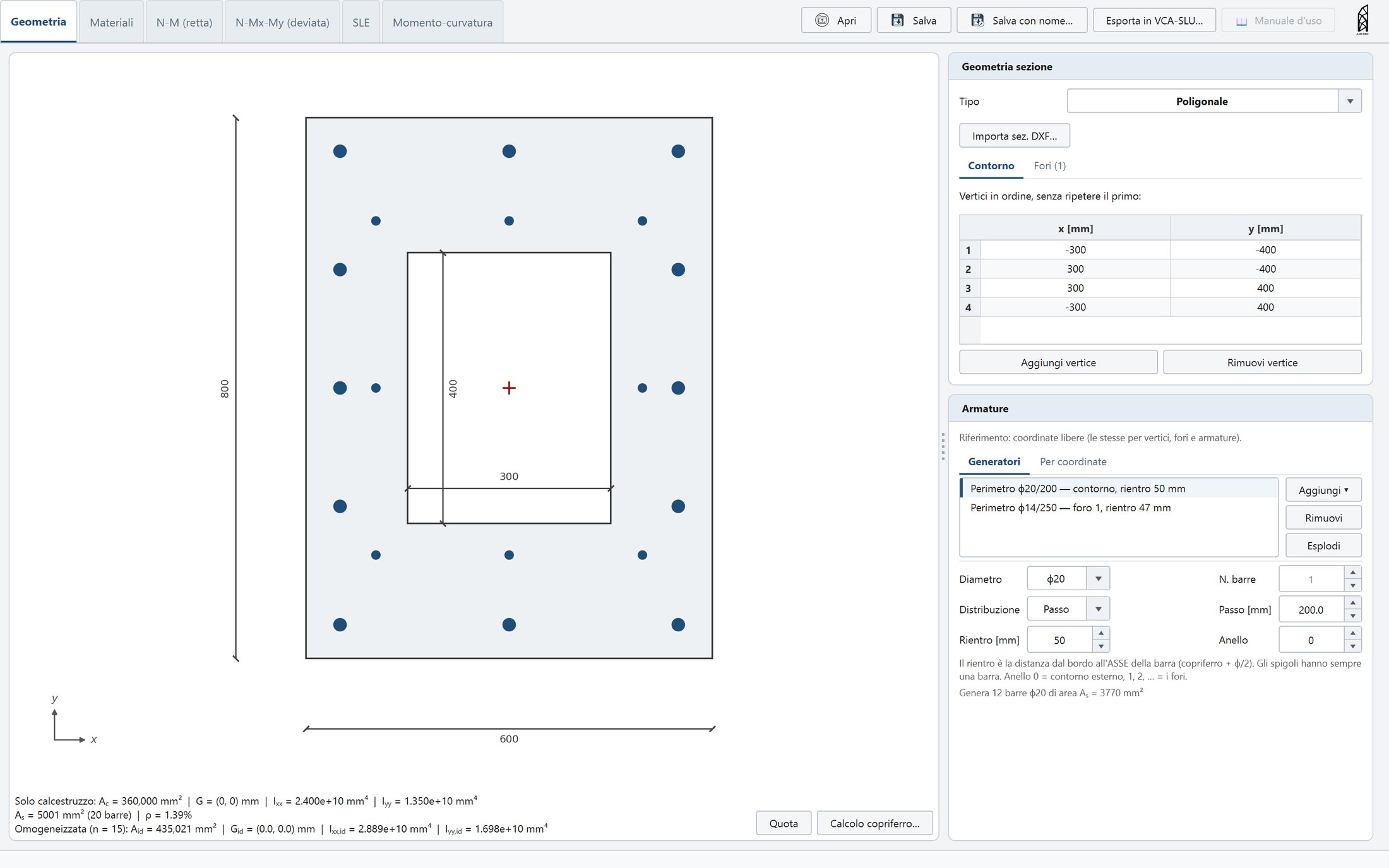

- Sagome rettangolare, circolare, a T e poligonale con fori: anche sezioni cave e travi a L

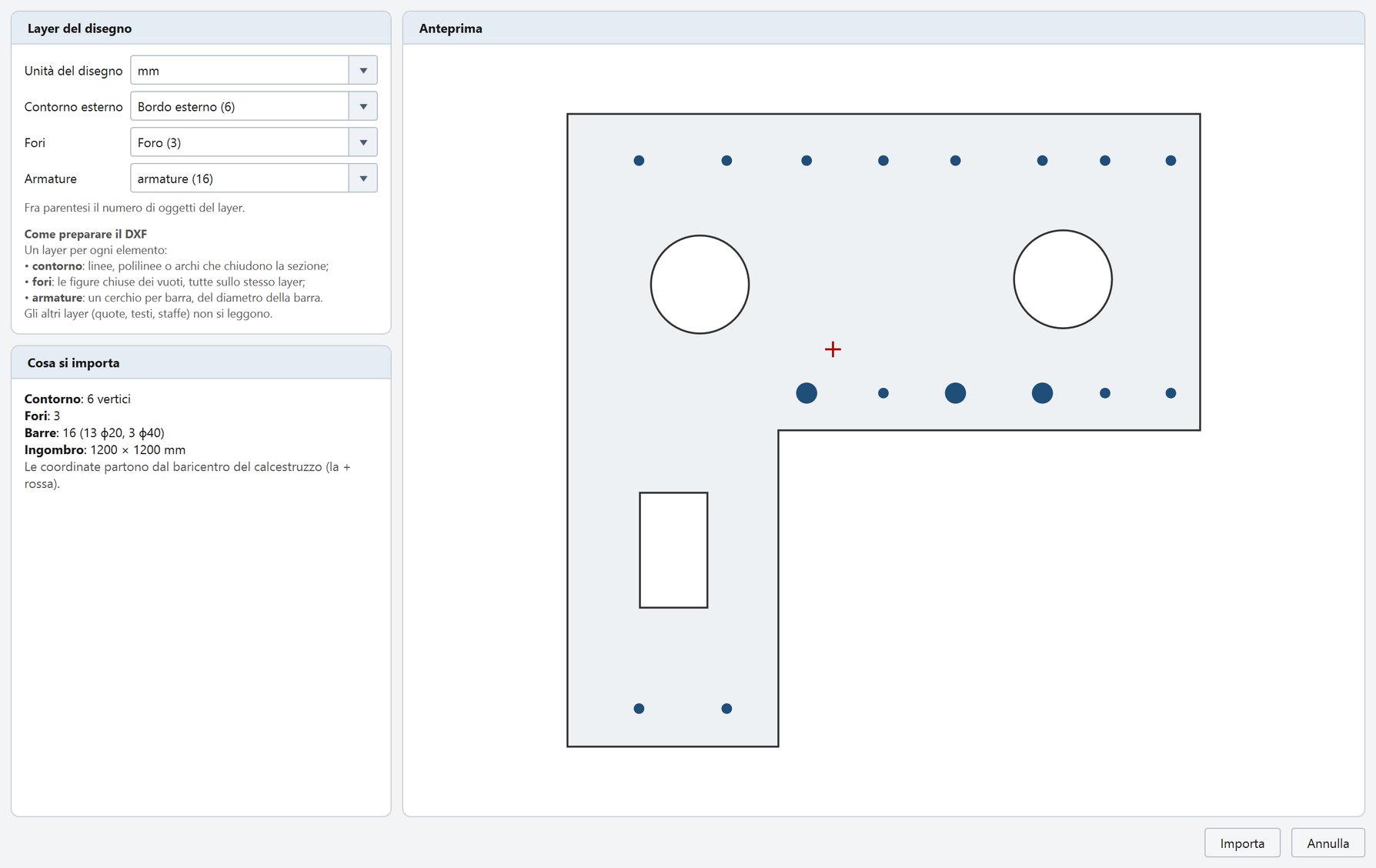

- Import della sezione da un disegno DXF: contorno, fori e barre dai layer, con l'anteprima e i diametri letti dai cerchi

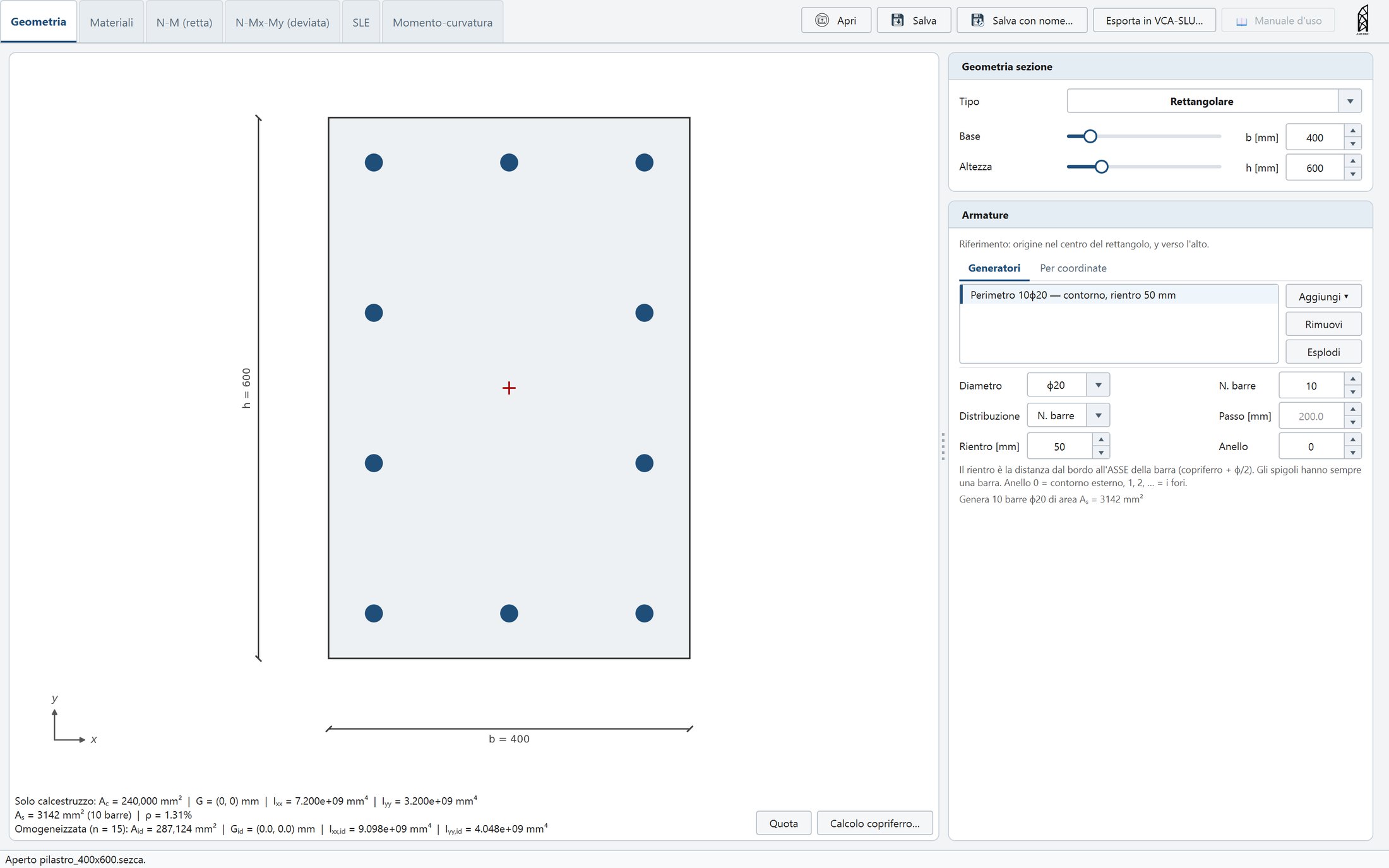

- Armature per coordinate o con generatori: file di barre, archi e perimetri a copriferro costante

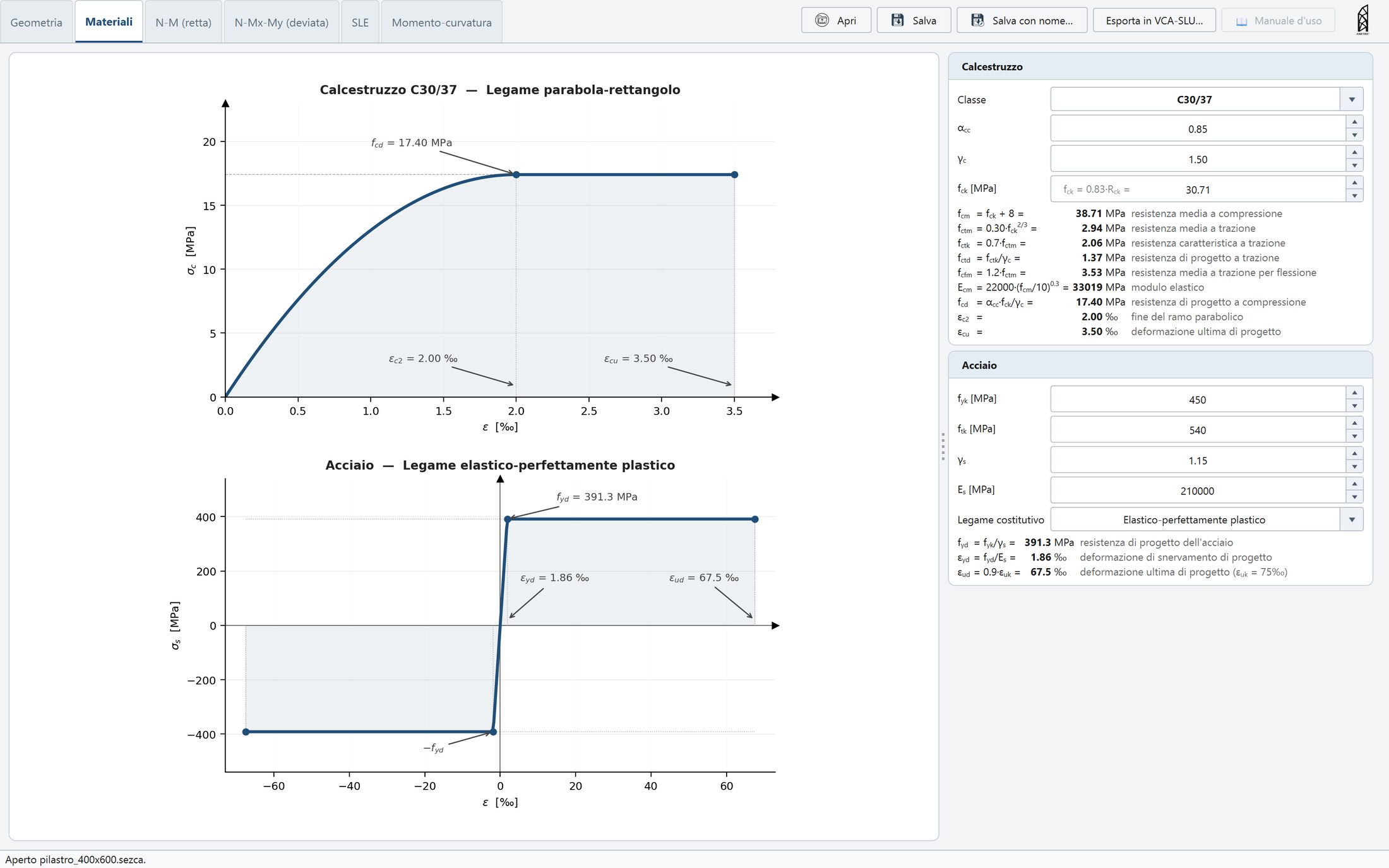

- Materiali secondo NTC 2018, calcestruzzi fino al C50/60

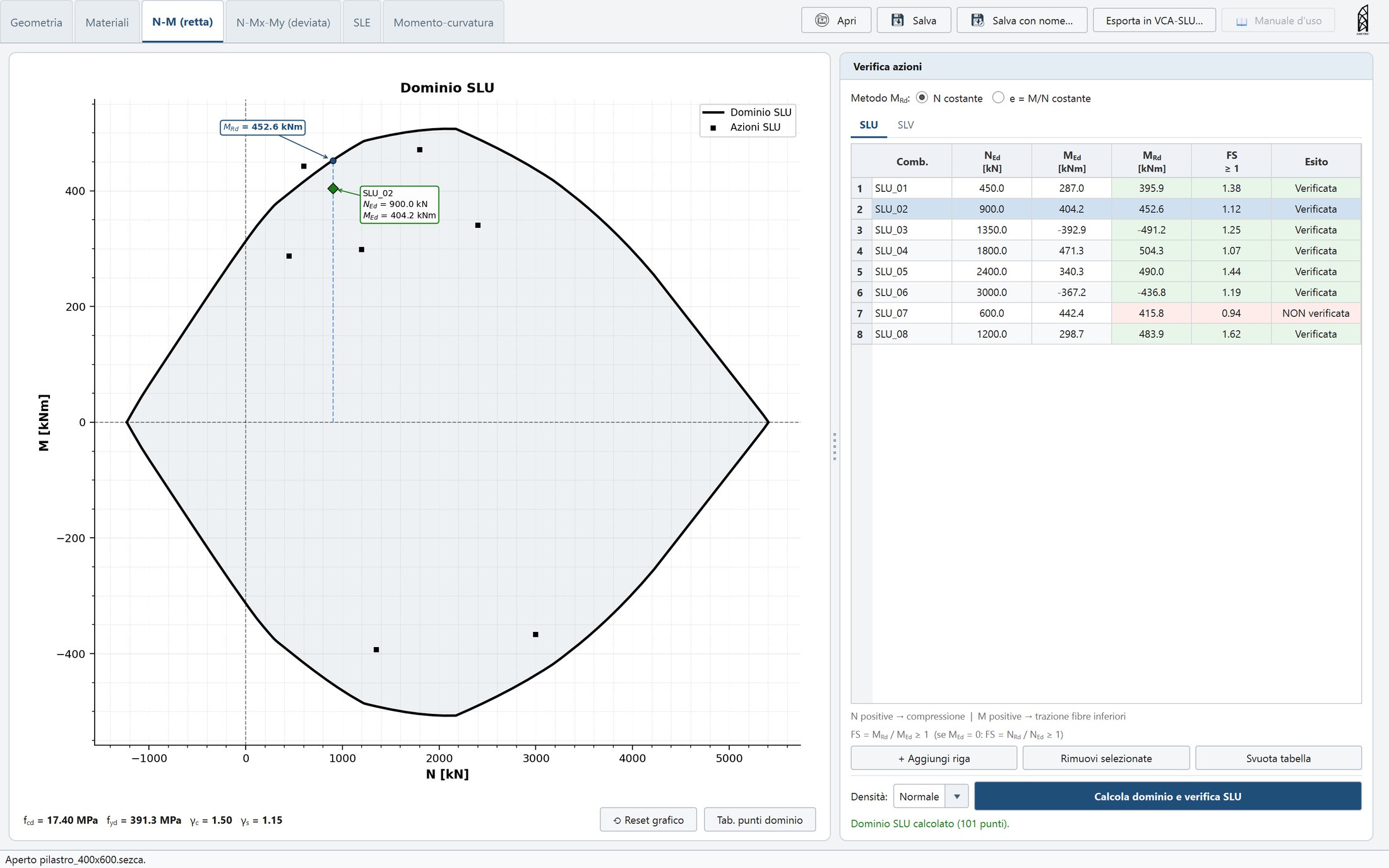

- Dominio di resistenza N-M a flessione retta allo SLU

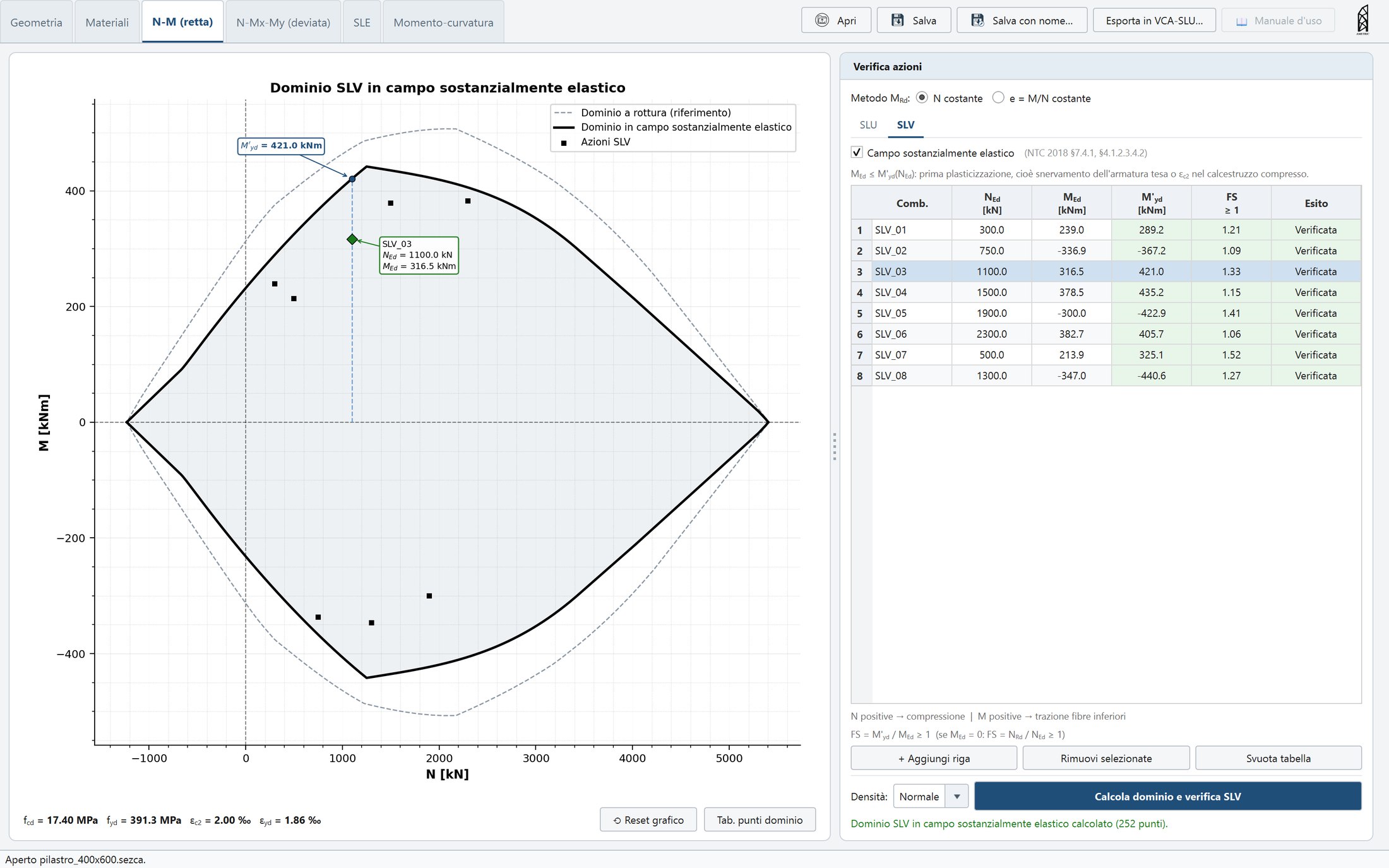

- Dominio SLV in campo sostanzialmente elastico (NTC §7.4.1), riferito al momento di prima plasticizzazione M'yd, anche in flessione deviata

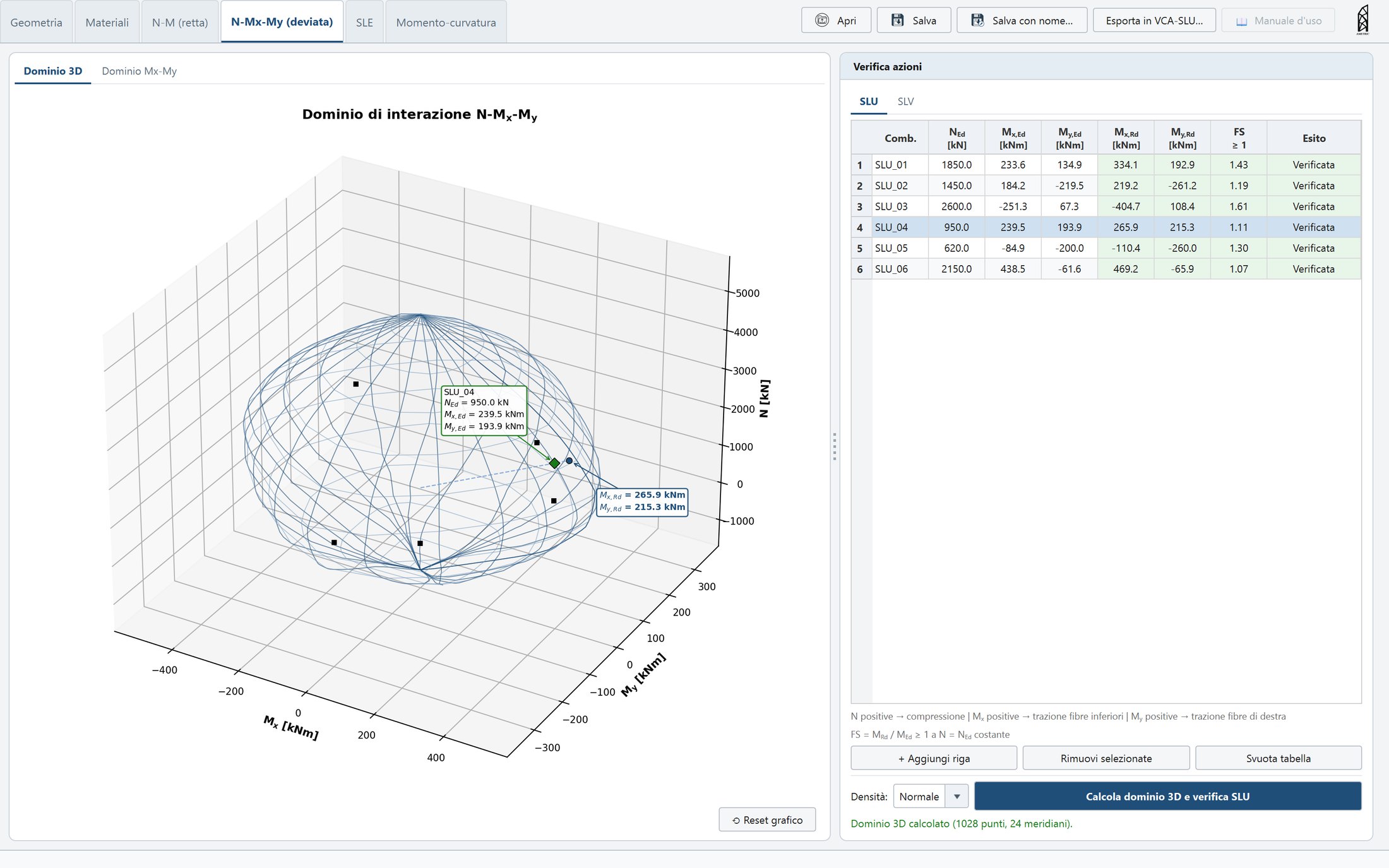

- Flessione deviata: dominio N-Mx-My in 3D e domini Mx-My a sforzo normale costante

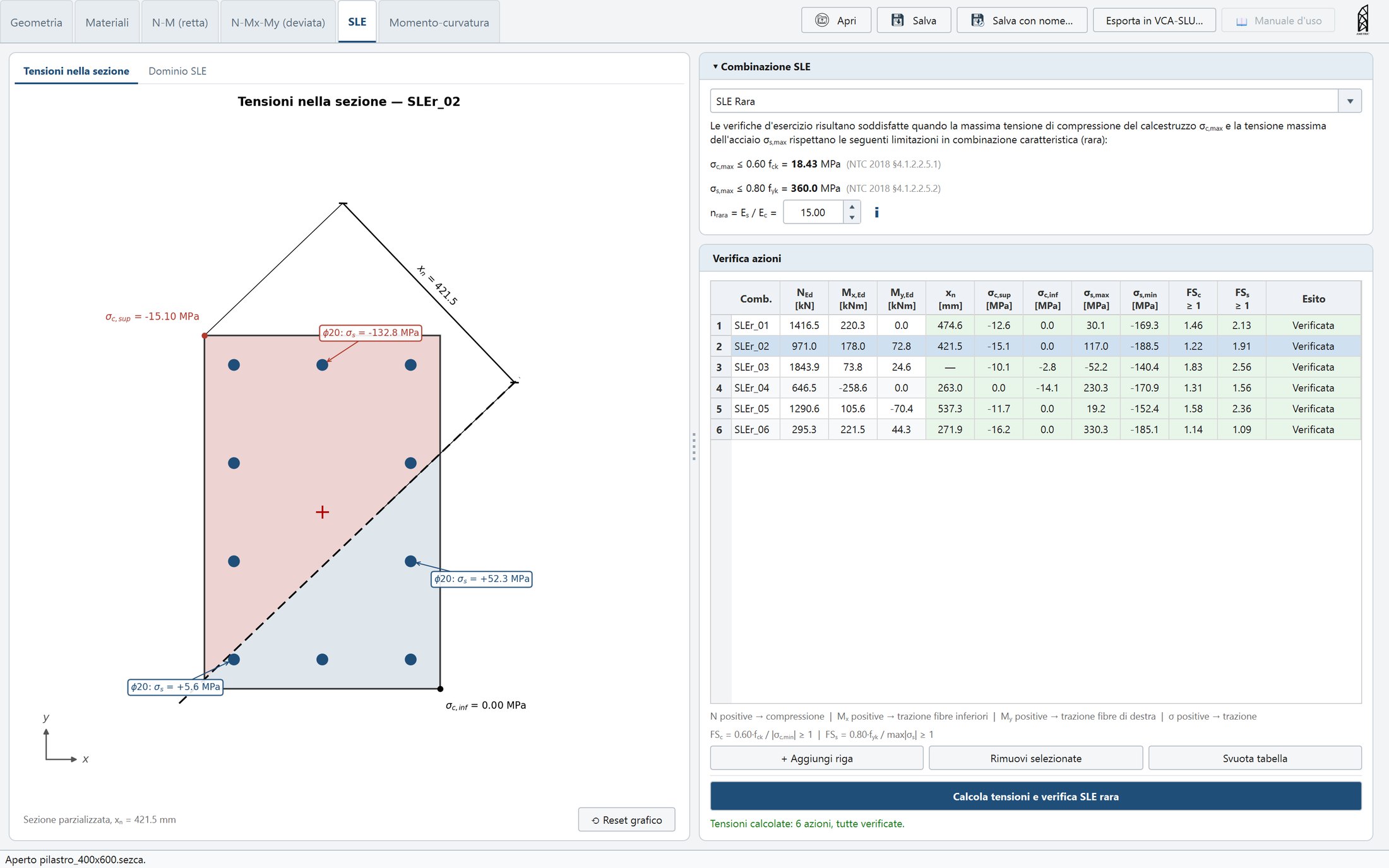

- SLE rara: tensioni col metodo n (σc ≤ 0,60 fck, σs ≤ 0,80 fyk), asse neutro anche inclinato, sezione colorata e dominio delle tensioni

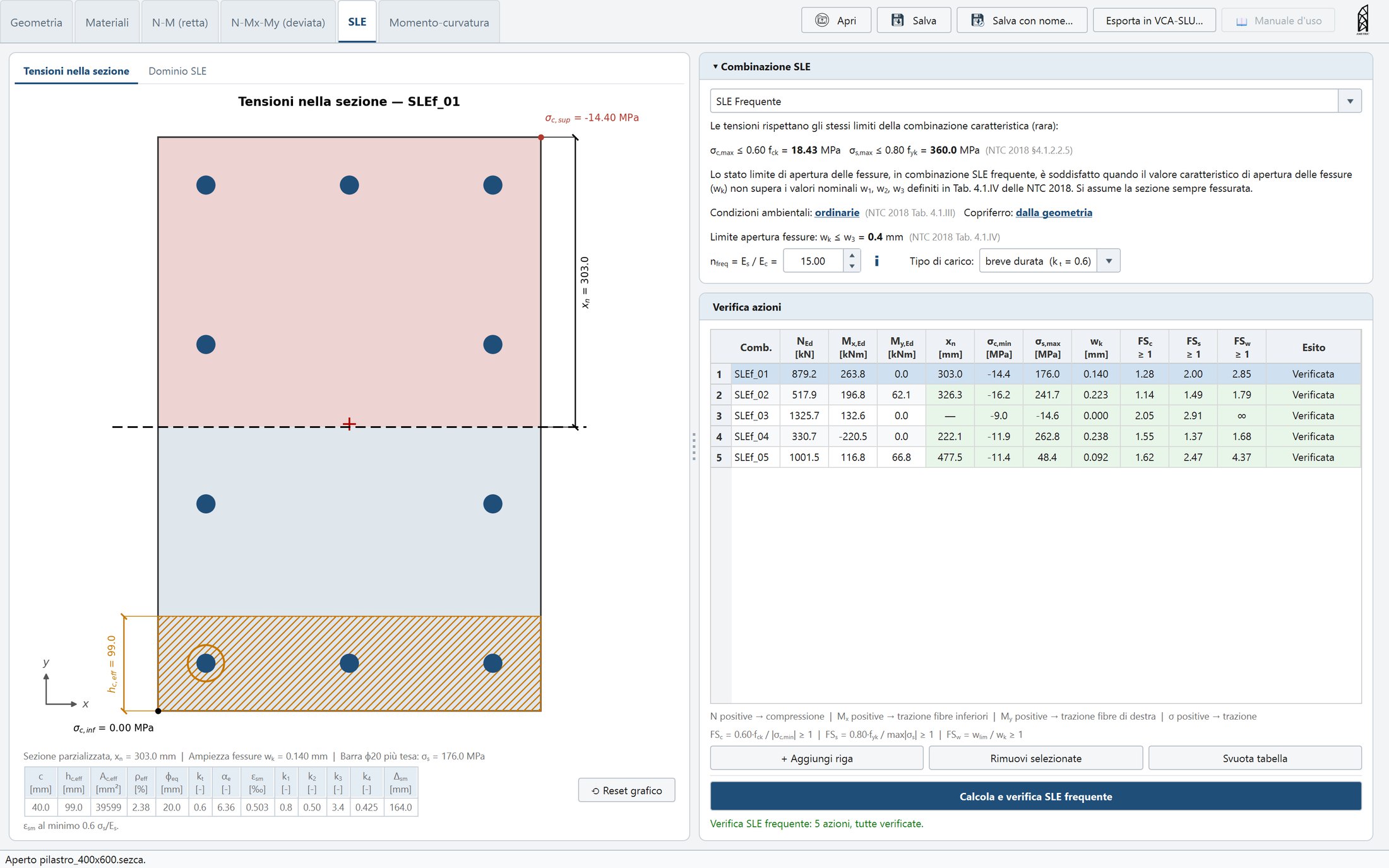

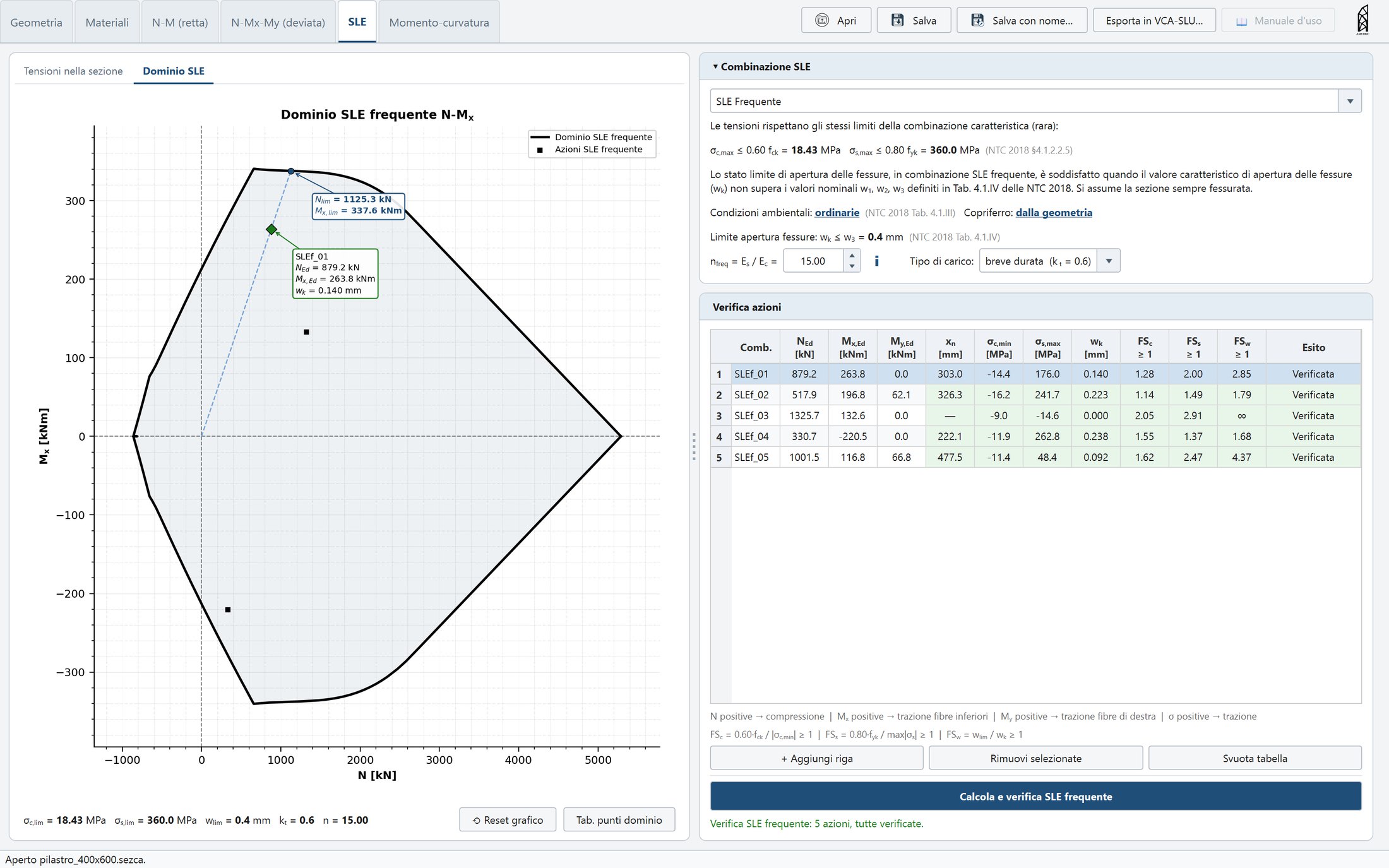

- SLE frequente e quasi permanente: apertura delle fessure wk (Circolare C4.1.2.2.4.5) su sezioni di forma qualsiasi, con l'area efficace a vista e il limite dalle condizioni ambientali

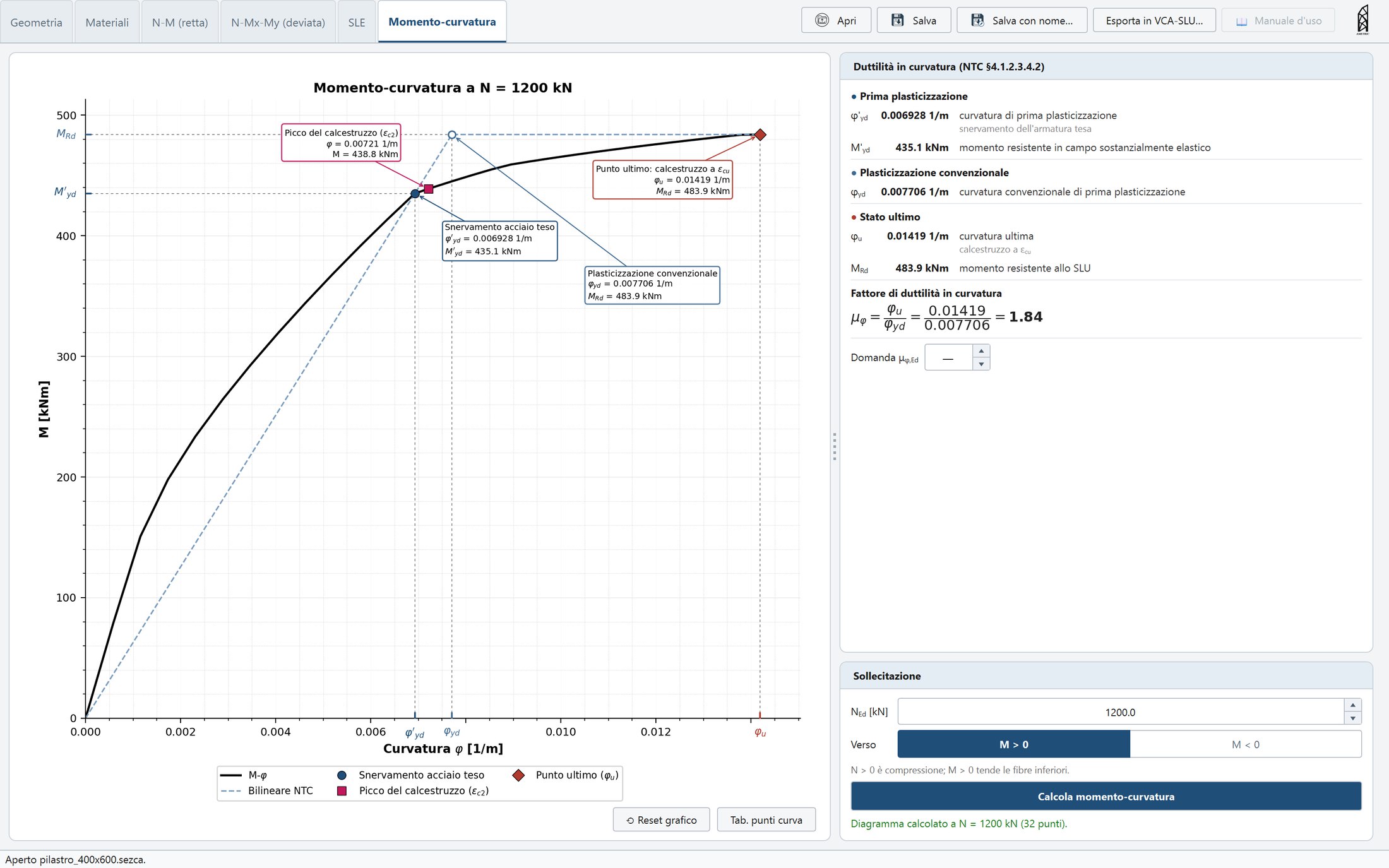

- Diagramma momento-curvatura fino alla rottura, con la duttilità in curvatura μφ della NTC §4.1.2.3.4.2
- Verifica di migliaia di combinazioni incollate da Excel, con il fattore di sicurezza di ciascuna
- Calcolo del copriferro minimo secondo la Tabella C4.1.IV della Circolare 2019
- Esportazione dei punti dei domini e della curva momento-curvatura
- Collegabile a un assistente AI come Claude o ChatGPT con il server MCP del Toolbox: gli descrivi sezione e azioni, la verifica la esegue l'app sul tuo PC
La verifica a taglio non è compresa.
